Abracon總部位于德克薩斯州奧斯汀市外，是一家值得信賴的領先和創新電子元件供應商，包括頻率控制、定時、電源、磁性、射頻和天線解決方案。Abracon晶振服務于數據通信、運輸、工業、醫療、消費、航空航天和國防工業領域的世界級公司，通過提供無與倫比的產品解決方案、專業技術和卓越的服務來加快客戶的上市時間。

Abracon于1992年在加州爾灣成立。經過一段時間的快速發展，總部搬遷到德克薩斯州的斯派塞伍德，位于奧斯汀郊外的德克薩斯州丘陵地帶。Abracon仍然是一家私營公司，已經成為一家高質量的供應商，業務遍及全球，與一些世界上最大的客戶開展業務。

Abracon團隊以服務、質量和技術專業知識為核心，利用戰略性無源元件產品組合和靈活的全球供應鏈網絡來解決客戶當今面臨的獨特挑戰。

我們的品牌旨在為數據通信、汽車、工業、醫療、航空航天和國防等市場提供創新的互聯物聯網技術解決方案。

Abracon有源晶體振蕩器的廣泛產品包括標準XO、VCXO、TCXO、OCXO、VCSXO、VCOCXO和帶SMD或通孔安裝的MEMS類型。該系列包括針對小尺寸、長電池壽命、超低噪音性能、工業溫度穩定性和耐用性以及精確計時進行優化的選項。

隨著時間的推移，系統時鐘抖動要求變得越來越嚴格。大多數要求在156.25MHz載波下，12kHz至20MHz帶寬上的最大RMS抖動上限為200fs。Abracon認識到市場對超低均方根抖動時鐘解決方案的需求不斷增長，因此繼續尋求提高其解決方案的性能特性，同時減少形狀因素。

設計156.25MHz時鐘振蕩器有四種基本方法：

a.使用倒置臺面石英坯料作為諧振器元件的石英振蕩器

B.使用第三泛音石英坯料作為諧振元件的石英振子

C.基于低于50MHz的第三泛音/基模石英坯料的振蕩器環路或與整數或分數模鎖相環[PLL]IC配合的低于50MHz溫度補償晶體振蕩器

D.與整數或小數模鎖相環[BLL]IC匹配的基于低于50MMHz MEMS諧振器的振蕩器環路

Abracon的AK2、AX3、AK5和AK7 ClearClock™ 石英晶體振蕩器（XO）解決方案采用三次諧波、高Q石英坯料設計，使用特定的切割角度，以滿足在-40的擴展工作溫度范圍內嚴格的頻率穩定性要求?C至+85?C.這些解決方案提供了卓越的RMS抖動性能，主要超過了系統級別的要求。此外，Abracon研究、分析、設計并生產了ASGTX5系列溫度補償晶體振蕩器（TCXO）器件，利用選項C來滿足Stratum IV架構的超溫和長期穩定性要求。

第三Overtone ClearClock™ XO系列ClearClock™ SPXO晶體振蕩器系列特別適用于光學收發器和數據中心架構，這些架構主要采用具有卓越相位噪聲和RMS抖動性能的156.25MHz本地振蕩器作為10G、40G、100G和即將推出的400G系統的系統時鐘。

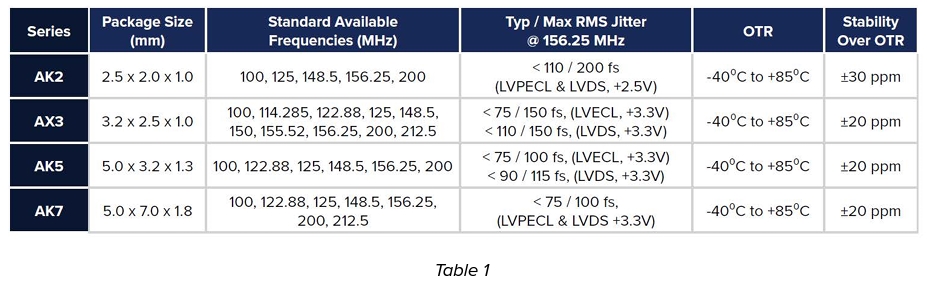

Abracon最近推出了其AK2系列ClearClock™ 振蕩器，安裝在尺寸僅為2.5 x 2.0 x 1.0 mm的微型陶瓷封裝中。隨著AK2系列加入ClearClock™ Abracon現在提供全系列卓越的抖動性能石英振蕩器解決方案，采用行業標準5.0 x 7.0、5.0 x 3.2、3.0 x 2.5和2.5 x 2.0 mm封裝尺寸。見表1。

這些第三泛音ClearClock™ 解決方案

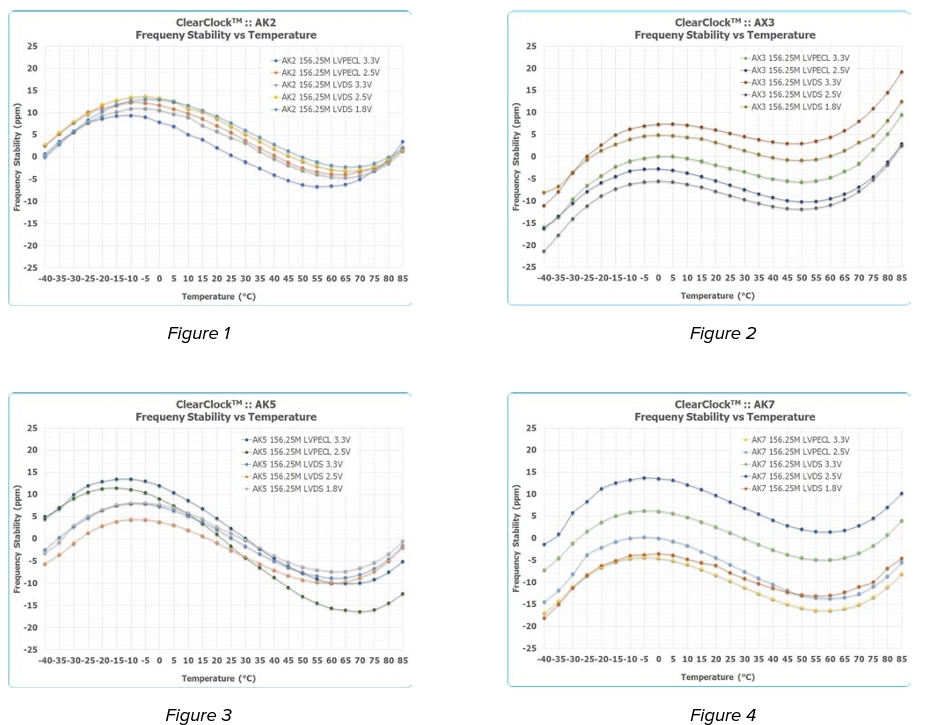

設計有特定的切割角度，以滿足在-40的擴展工作溫度范圍內嚴格的頻率穩定性要求?C至+85?C.下圖1-4概述了AK2、AX3、AK5和AK7器件在156.25MHz諧振頻率下隨溫度變化的性能。

單邊帶相位噪聲特性和相關RMS抖動提供了ClearClock™ 家族的關鍵性能優勢。在圖5中，在所有可用的Vdd電平下，LVPECL和LVDS輸出格式概述了典型的AK2[2.5 x 2.0 x 1.0 mm]相位噪聲性能。

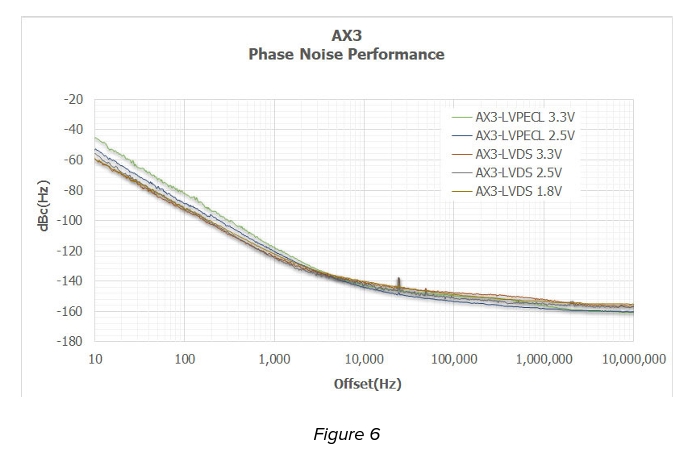

圖6總結了具有LVPECL和LVDS輸出格式的AX3[3.2 x 2.5 x 1.0 mm]設備在所有可用Vdd電平下的典型相位噪聲性能。

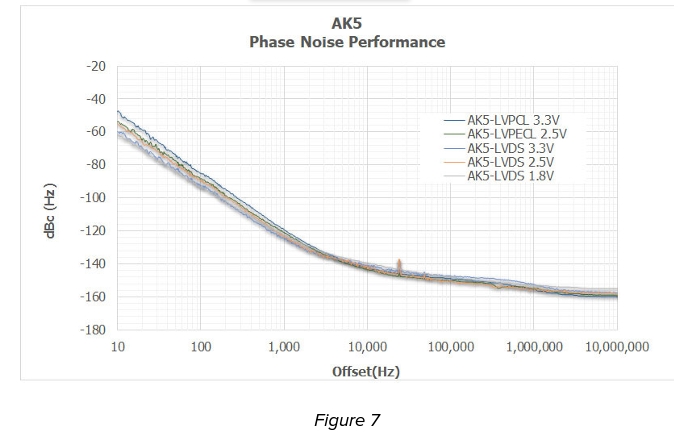

圖7總結了具有LVPECL和LVDS輸出格式的AK5[5.0 x 3.2 x 1.3 mm]設備在所有可用Vdd電平下的典型相位噪聲性能。

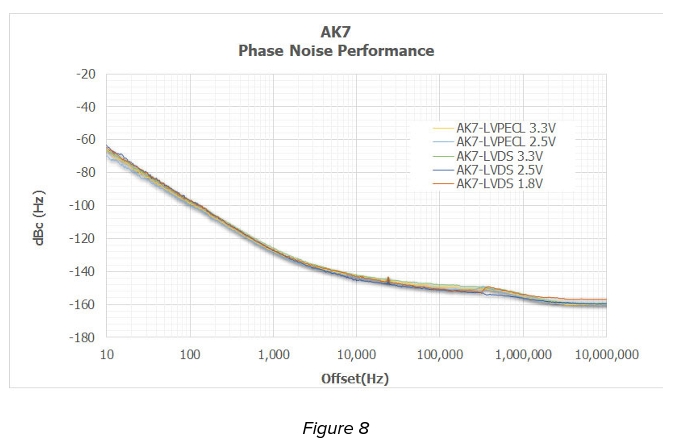

圖8總結了具有LVPECL和LVDS輸出格式的AK7[5.0 x 7.0 x 1.8 mm]設備在所有可用Vdd電平下的典型相位噪聲性能。

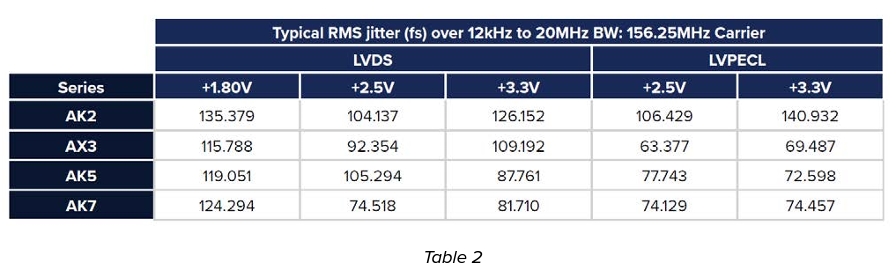

表2總結了ClearClock中四種主要產品的典型RMS抖動性能™ 家庭在156.25MHz載波。如下文所示，該系列設備經過優化設計，可滿足當今光學收發器、數據中心、儀器應用和其他需要10、40、100、200和400Gbps數據速率的精密垂直領域具有挑戰性的RMS抖動要求。

AK2、AX3、AK5和AK7解決方案提供卓越的RMS抖動性能，遠低于200fs的典型系統級最大要求。對于需要保證最大100fs RMS抖動性能的系統，當偏置在+3.3V時，AK5和AK7解決方案都通過LVDS或LVPECL輸出格式滿足這一要求。

顯而易見，這些設備經過優化設計，可滿足當今要求10、40、100、200和400Gbps數據速率的精密應用中具有挑戰性的RMS抖動要求。

Abracon有源晶振長期以來一直致力于提供性能差異化解決方案，特別是解決超低RMS抖動時鐘要求，本白皮書中討論的設備涵蓋了所有流行的封裝選項和RF輸出格式。

AK5和AK7解決方案最適合在+3.3V偏置時，在156.25MHz載波上需要最大100fs的保證RMS抖動的系統。這些解決方案分別有5.0 x 3.2 mm和5.0 x 7.0 mm封裝。如果設計具有不動產挑戰，那么AX3[3.2x2.5x1.0mm]或AK2[2.5 x 2.0 x 1.0 mm]都是理想的選擇，分別提供150fs和200fs的最大RMS抖動性能。AK2、AX3、AK5和AK7設備都有LVDS、LVPECL或HCSL的標準工業輸出格式。
