Jauch如何選擇晶體Q 19.2-JXS21-8-10/10-WA-LF和振蕩器？

振蕩器還是石英晶體？如何為您的應用找到合適的組件

在開發電子組件時，其中一個步驟包括選擇合適的頻率控制產品。一開始的基本問題是安裝石英晶體還是振蕩器。為了做出正確的決定，需要考慮幾個參數。這些包括應用、設備或行業的許多不同要求。除了空間要求、頻率穩定性和專業知識之外，開發成本也起著顯著的作用。

石英晶體還是振蕩器？這就是問題所在！在下文中，我們將更深入地了解一個組件或另一個組件是更好選擇的情況:

當石英晶體是正確的選擇時

“答石英晶體最適合開發人員想要構建自己的電子石英晶體振蕩器時，允許他們調整或優化所有相關參數。產品經理Leonie weier解釋道:“這當然需要一定的努力:電子振蕩器必須根據諧振器進行制造和調整，以確保振蕩穩定性以及在整個工作溫度范圍內的凝聚力。”例如，電路元件包括電容器，必須選擇電容器以實現石英晶體的特定負載能力。如果不是這樣，可能會出現與額定頻率相當大的偏差。因此，必須事先明確定義石英晶體的規格，以避免頻率偏差。

Jauch如何選擇晶體和振蕩器？

然而，由于石英晶體比晶體振蕩器便宜，因此它們是較大數量的更好選擇。此外，電路板上必須有足夠的空間:帶電路的壓電晶體比晶體振蕩器需要更多的空間。

完美協調的完整解決方案:晶體振蕩器

使用時振蕩器內部安裝電路的所有組件已經完全匹配。與帶電路的石英晶體相比，振蕩器通常占用更少的空間。振蕩器總是包含一個頻率控制元件，在我們的例子中是一個石英晶體。這是插入到皮爾斯電路，這導致石英晶體振蕩。

Jauch如何選擇晶體和振蕩器？1

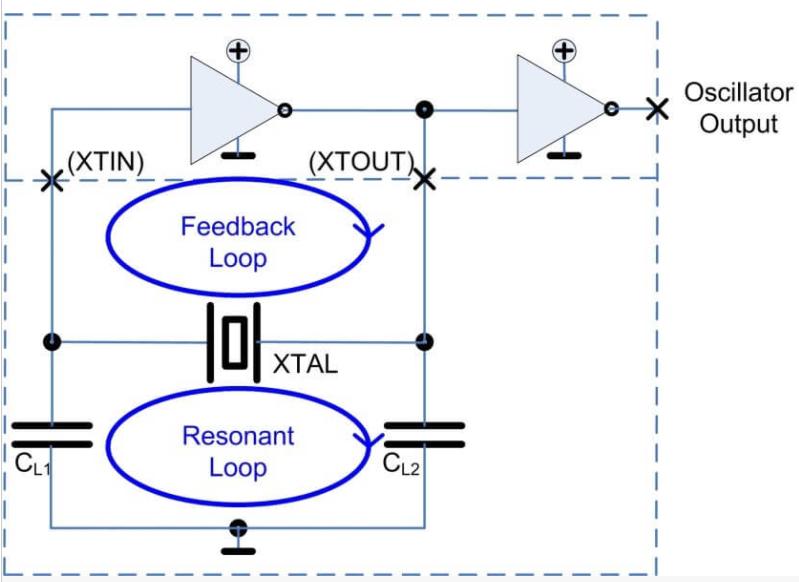

振蕩器電路

因此，振蕩器是最節省空間的選擇:一切都很緊湊，內置在一個組件中，開發人員不必圍繞壓電晶體設計電路。該元件特別適合小批量生產，因為它無需對電路元件進行耗時的優化和調諧。

Jauch如何選擇晶體和振蕩器？2

振蕩器的另一個優點是，當使用石英晶體時，面積與厚度的比率不得低于某個值。如果不保持這個比例，它將對電參數產生負面影響。這意味著低頻（10 MHz以下）無法在更小的設計中處理。這一限制不適用于振蕩器，因為振蕩器內部有一個IC。這同樣適用于頻率更高的電路，在這里，石英晶體也更快地達到其物理極限。由于內部集成電路，還可以通過溫度進行補償（TCXOs）。這允許開發人員有更多的操作空間來滿足相應應用程序的要求及其外部影響。這種偏差還允許頻率穩定度為百萬分之+-0.05。在最好的情況下，石英晶體的含量低于百萬分之+-10。

晶振編碼 晶振廠家 系列 頻率 負載電容 頻率容限
Q 26.0-JXS21-10-10/10-FU-WA-LF Jauch晶振 JXS21-WA 26MHz 10pF ±10ppm
Q 26.0-JXS21-12-10/10-FU-WA-LF Jauch晶振 JXS21-WA 26MHz 12pF ±10ppm
Q 26.0-JXS21-8-10/10-FU-WA-LF Jauch晶振 JXS21-WA 26MHz 8pF ±10ppm
Q 26.0-JXS21-9-10/10-FU-WA-LF Jauch晶振 JXS21-WA 26MHz 9pF ±10ppm
Q 27.12-JXS21-10-10/10-FU-WA-LF Jauch晶振 JXS21-WA 27.12MHz 10pF ±10ppm
Q 27.12-JXS21-12-10/10-FU-WA-LF Jauch晶振 JXS21-WA 27.12MHz 12pF ±10ppm
Q 27.12-JXS21-8-10/10-FU-WA-LF Jauch晶振 JXS21-WA 27.12MHz 8pF ±10ppm
Q 27.12-JXS21-9-10/10-FU-WA-LF Jauch晶振 JXS21-WA 27.12MHz 9pF ±10ppm
Q 38.4-JXS21-10-10/10-FU-WA-LF Jauch晶振 JXS21-WA 38.4MHz 10pF ±10ppm
Q 38.4-JXS21-12-10/10-FU-WA-LF Jauch晶振 JXS21-WA 38.4MHz 12pF ±10ppm
Q 38.4-JXS21-8-10/10-FU-WA-LF Jauch晶振 JXS21-WA 38.4MHz 8pF ±10ppm
Q 38.4-JXS21-9-10/10-FU-WA-LF Jauch晶振 JXS21-WA 38.4MHz 9pF ±10ppm
Q 40.0-JXS21-10-10/10-FU-WA-LF Jauch晶振 JXS21-WA 40MHz 10pF ±10ppm
Q 40.0-JXS21-12-10/10-FU-WA-LF Jauch晶振 JXS21-WA 40MHz 12pF ±10ppm
Q 40.0-JXS21-8-10/10-FU-WA-LF 貼片晶振 JXS21-WA 40MHz 8pF ±10ppm
Q 40.0-JXS21-9-10/10-FU-WA-LF Jauch晶振 JXS21-WA 40MHz 9pF ±10ppm
Q 32.0-JXS21-10-10/10-FU-WA-LF Jauch晶振 JXS21-WA 32MHz 10pF ±10ppm
Q 32.0-JXS21-12-10/10-FU-WA-LF Jauch晶振 JXS21-WA 32MHz 12pF ±10ppm
Q 32.0-JXS21-8-10/10-FU-WA-LF Jauch晶振 JXS21-WA 32MHz 8pF ±10ppm
Q 32.0-JXS21-9-10/10-FU-WA-LF Jauch晶振 JXS21-WA 32MHz 9pF ±10ppm
Q 19.2-JXS21-10-10/10-WA-LF Jauch晶振 JXS21-WA 19.2MHz 10pF ±10ppm
Q 19.2-JXS21-12-10/10-WA-LF Jauch晶振 JXS21-WA 19.2MHz 12pF ±10ppm
Q 19.2-JXS21-8-10/10-WA-LF Jauch晶振 JXS21-WA 19.2MHz 8pF ±10ppm
Q 19.2-JXS21-9-10/10-WA-LF Jauch晶振 JXS21-WA 19.2MHz 9pF ±10ppm
Q 20.0-JXS21-10-10/10-FU-WA-LF Jauch晶振 JXS21-WA 20MHz 10pF ±10ppm
Q 20.0-JXS21-12-10/10-FU-WA-LF Jauch晶振 JXS21-WA 20MHz 12pF ±10ppm
