鴻星晶振,有源晶振,HXO-S四腳貼片晶振

頻率:1-54MHZ

尺寸:3.2*2.5mm

3225MM體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
訂購熱線:86-0755-27838351
QQ咨詢 點擊這里給我發消息 鴻星晶振,有源晶振,HXO-S四腳貼片晶振

TC-1

鴻星晶振,有源晶振,HXO-S晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

石英晶振高精度晶片的拋光技術:貼片晶振是目前臺產晶振晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值。從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

TC-2

項目

符號

規格說明

條件

輸出頻率范圍

f0

1-54MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.8-5.0V

聯系我們以了解更多相關信息

儲存溫度

T_stg

-55 to +125

裸存

工作溫度

T_use

G: -20 to +70

請聯系我們查看更多資料http://www.takeda-k.com

H: -40 to +85


頻率穩定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

TC-3

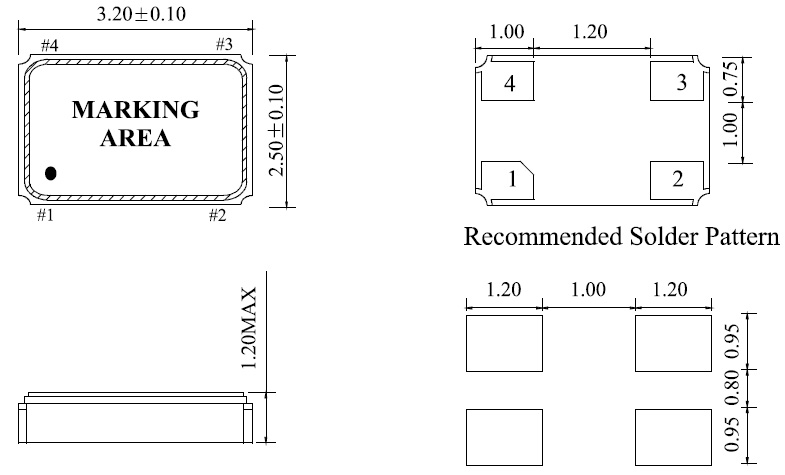

HXO-S 3225,HXO-N 2520,HXO-M 2016,HXO-QS 3225,HXO-QN 2050 OSC

TC-4

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,射頻應用晶振可能導致會引發功能失常或擊穿的閉門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作。貼片振蕩器同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,小型普通有源晶振因此安裝時,請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

鴻星晶振,有源晶振,HXO-S晶振
