有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：20MHZ
尺寸：7.0*5.0mm
拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器,Raltron晶振,貼片晶體振蕩器,SMD晶振,陶瓷晶振,有源晶振,7050mm振蕩器,OSC振蕩器,型號CO48,編碼CO4805-20.000MHZ-T是一款陶瓷面貼片型的貼片振蕩器,采用優異的原料結合獨特的技術匠心打磨而成,十分符合當下市場的需求,具備低損耗低抖動低相位高質量的特點,被廣泛用于智能家居,通信設備,無線網絡,儀器等領域.
CO4805-16.000MHZ-T晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
ECS-250-18-23A-EN-TR晶振 在使用晶振時應注意以下事項:
拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器,Raltron晶振,貼片晶體振蕩器,SMD晶振,陶瓷晶振,有源晶振,7050mm振蕩器,OSC晶振,型號CO48,編碼CO4805-20.000MHZ-T是一款陶瓷面貼片型的貼片振蕩器,采用優異的原料結合獨特的技術匠心打磨而成,十分符合當下市場的需求,具備低損耗低抖動低相位高質量的特點,被廣泛用于智能家居,通信設備,無線網絡,儀器等領域.
CO4805-16.000MHZ-T有源貼片晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器
CO4805-20.000MHZ-T晶振 參數表
|
型號 |
CO48 (Osc) |
|
|
輸出頻率范圍 |
1.000MHZ~50.000MHZ |
|
|
標準頻率 |
20MHZ |
|
|
電源電壓范圍 |
+1.8~+3.3V |
|
|
電源電壓(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗電流 |
+25mA max.(f≦26MHz)/+2.0mA max.(26＜f≦52MHz) |
|
|
待機時電流 |
- |
|
|
輸出電壓 |
0.8Vp-p min.(f≦52MHz)/DC-coupled) |
|
|
輸出負載 |
10kΩ//10pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.(After 2 reflows) |
|
溫度特性 |
±0.5×10-6,±2.5×10-6 max./-30~+85℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.(VCC ±5%) |
|
|
負載變化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
- |
|
頻率控制極性 |
- |
|
|
啟動時間 |
2.0ms max. |
|

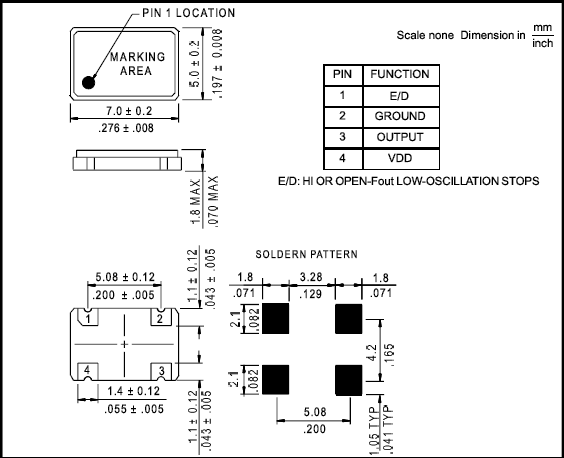

拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器 尺寸圖
CO4805-20.000MHZ-T晶振 在使用晶振時應注意以下事項:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路超小型SMD晶振阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器
熱影響
重復的溫度巨大變化可能會降低受損害的晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
| 元器件詳情 | 包裝 | Oscillator Type | Operating Frequency | Frequency Stability | Supply Voltage | Operating Temp Range |
| 卷盤 | 12.288MHz | ±50ppm | 5V | -20°C to +70°C | ||
| CO4805-12.288MHZ-T | ||||||
| Raltron拉隆晶體振蕩器 | ||||||
| CO48 系列 12.288 MHz 7 x 5 mm 5 V ±50 ppm 表面貼裝 時鐘振蕩器 | ||||||
| 卷盤 | 14.7456MHz | ±50ppm | 5V | -20°C to +70°C | ||
| CO4805-14.7456-T-TR | ||||||
| Raltron | ||||||
| CO4 Series 14.7456 MHz 5 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator | ||||||
| 卷盤 | 16MHz | ±50ppm | 5V | -20°C to +70°C | ||
| CO4805-16.000MHZ-T | ||||||
| Raltron | ||||||
| CO4 Series 16 MHz 5 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator | ||||||
| 卷盤 | 16.384MHz | ±50ppm | 5V | -10°C to +70°C | ||
| CO4805-16.384M-EXT-TR | ||||||
| Raltron | ||||||
| CO48 系列 16.384 MHz ± 50 ppm 7 x 5 mm 5 V 表面貼裝 時鐘振蕩器 | ||||||
| 卷盤 | 20MHz | ±50ppm | 5V | -10°C to +70°C | ||
| CO4805-20.000MHZ-T | ||||||
| Raltron | ||||||
| CO48 系列 20 MHz 50 ppm 5 V -10 至 70°C 表面貼裝 時鐘振蕩器 | ||||||
| 卷盤 | 27MHz | ±50ppm | 5V | -10°C to +70°C | ||
| CO4805-27.000-EXT-TR | ||||||
| Raltron | ||||||
| CO48 系列 27 MHz ± 50 ppm 7 x 5 mm 5 V 表面貼裝 時鐘振蕩器 |
