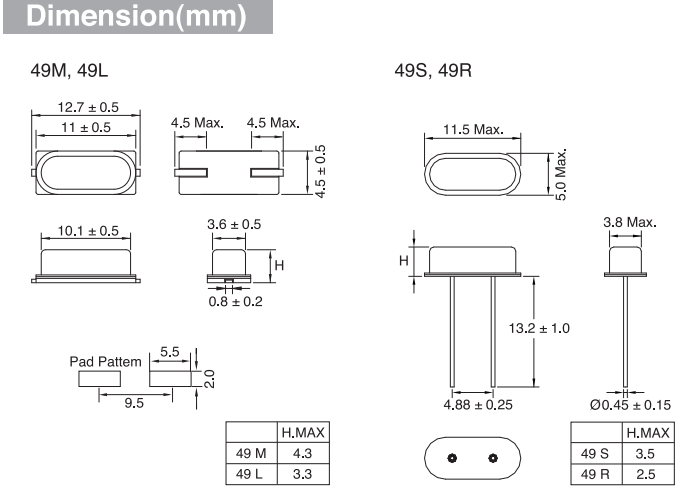

AKER晶振,插件石英晶振,49S無源晶體

頻率：3.500MHz~40.000MHz

尺寸：11.5*5.0mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：86-0755-27838351

AKER晶振,插件石英晶振,49S無源晶體.引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英無源晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

公司愿景-追求卓越,不斷創新,與客戶一同成長,成為客戶在頻率控制元件領域的最佳伙伴.1990 安碁科技股份有限公司成立,專業生產石英振蕩器.1999正式量產電壓控制振蕩器（VCXO）.于臺中加工出口區建國路購置約941.37坪之廠房,以擴大產能.2000引進全自動化制程設備,正式生產SMD產品,通過ISO9002認證.轉投資安圣電子科技股份有限公司.2001通過2000年版ISO9001認證.2007投資成立美國子公司AKER Technology USA Corp..大陸深圳設立辦事處.2010增資美國子公司拓展業務.投資設立安碁科技(深圳)有限公司.為拓展業務,購置總面積1557.06平方公尺(約470坪)廠房.2009與逢甲大學產學合作進行超小型高性能石英晶體研發.2012增購機器設備擴充產能.2013 10月成立上海分公司.2017安碁榮獲2017上海智能交通展優秀產品獎.參與經濟部加工出口區管理處所提出加工出口區形塑新風貌—公司草皮綠化工程,為環保盡一份心力.

石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使壓電晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

AKER晶振	單位	49S晶振	石英晶振基本條件
標準頻率	f_nom	3.500MHz~40.000MHz	標準頻率
儲存溫度	T_stg	-55℃~+125℃	裸存
工作溫度	T_use	-20℃~+70℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.takeda-k.com/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	6pF~47pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

49S

激勵功率

在晶體單元上施加過多驅動力,會導致智能家居晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).

熱影響

重復的溫度巨大變化可能會降低受損害的環保晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

陶瓷包裝產品

(1)在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

(2)陶瓷封裝產品

在一個不同擴張系數電路板(環氧玻璃)上焊接壓電陶瓷諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

(3)柱面式產品

產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂(開裂),也可能導致氣密性和產品特性受到破壞.當耐高溫晶振產品的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
