有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：10~40MHZ
尺寸：5.0*3.2mm
愛普生貼片式石英晶振振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
愛普生晶振,溫補晶振,TG5032SAN晶振,X1G0044410088晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
石英晶振真空退火技術：晶振高真空退火處理是消除日產晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
10~40MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.7V to 5.5V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.takeda-k.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
愛普生TCXO進口日產晶振型號列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG5032SAN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032SAN
40.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
愛普生TCXO進口日產晶振編碼列表:
X1G0044410088
TG5032SAN
15.360000 MHz
5.00 x 3.20 x
1.45 mm
Clipped sine
wave
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5
Vc=0.5V
+/-0.02ppm
X1G0044410093
TG5032SAN
25.000000
MHz
5.00
x 3.20 x 1.45 mm
Clipped
sine wave
+/-2.0
ppm
0
to +70 °C
+/-0.10
ppm
≤
5.0 mA
-10
to -5 Vc=0.5V
+/-0.02ppm
X1G0044410097
TG5032SAN
20.000000
MHz
5.00
x 3.20 x 1.45 mm
Clipped
sine wave
+/-2.0
ppm
0
to +70 °C
+/-0.10
ppm
≤
5.0 mA
-10
to -5 Vc=0.5V
+/-0.02ppm
X1G0044410101
TG5032SAN
19.200000
MHz
5.00
x 3.20 x 1.45 mm
Clipped
sine wave
+/-2.0
ppm
-40
to +85 °C
+/-0.25
ppm
≤
5.0 mA
-10
to -5 Vc=0.5V
+/-0.02ppm
X1G0044410102
TG5032SAN
26.000000
MHz
5.00
x 3.20 x 1.45 mm
Clipped
sine wave
+/-2.0
ppm
-40
to +85 °C
+/-0.25
ppm
≤
5.0 mA
-10
to -5 Vc=0.5V
+/-0.02ppm
X1G0044410103
TG5032SAN
30.720000
MHz
5.00
x 3.20 x 1.45 mm
Clipped
sine wave
+/-2.0
ppm
-40
to +85 °C
+/-0.25
ppm
≤
5.0 mA
-10
to -5 Vc=0.5V
+/-0.02ppm
X1G0044410104
TG5032SAN
40.000000
MHz
5.00
x 3.20 x 1.45 mm
Clipped
sine wave
+/-2.0
ppm
-40
to +85 °C
+/-0.25
ppm
≤
5.0 mA
-10
to -5 Vc=0.5V
+/-0.02ppm
機械振動的影響:當5032mm振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。 愛普生晶振,溫補晶振,TG5032SAN晶振,X1G0044410088晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于高頻有源晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

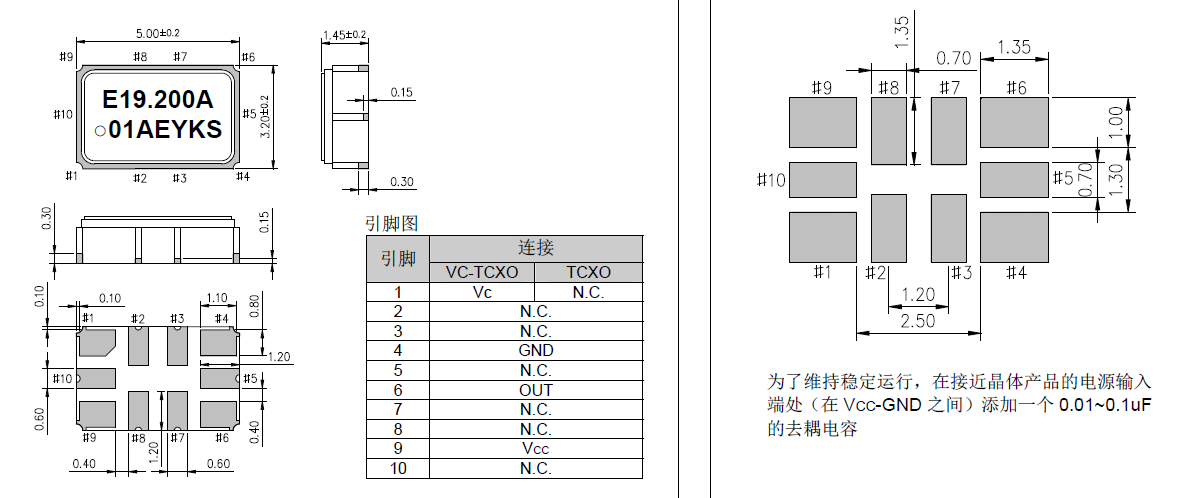

(2) 在設計時請參考相應的推薦封裝。(3) 在使用5032石英晶體振蕩器焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
