MtronPTI晶振,TCXO晶體振蕩器,M6064晶振

頻率：10.000MHz~52.000MHz

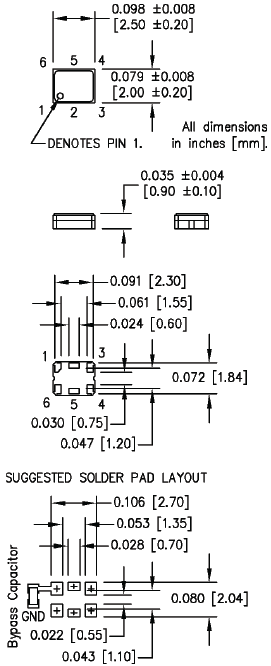

尺寸：2.5*2.0*0.9mm

普通石英有源晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體振蕩器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

MtronPTI晶振,TCXO晶體振蕩器,M6064晶振.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH/SONET發射基站等領域.符合RoHS/無鉛.

MtronPTI集總元件（LC）濾波器允許真正的表面安裝防洗組件.焊料密封或激光焊接的周邊可防止在電路板前期和后期清洗期間或之后的性能變化,從而實現高電路板級初始產量和可靠的性能.MtronPTI晶振擁有超過150,000平方英尺的三個制造和設計設施:Yankton,SD; 奧蘭多,FL; 和印度諾伊達.MtronPTI的香港子公司M-tron Industries Limited擔任采購代理,區域倉庫,質量控制和銷售代表.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源石英晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

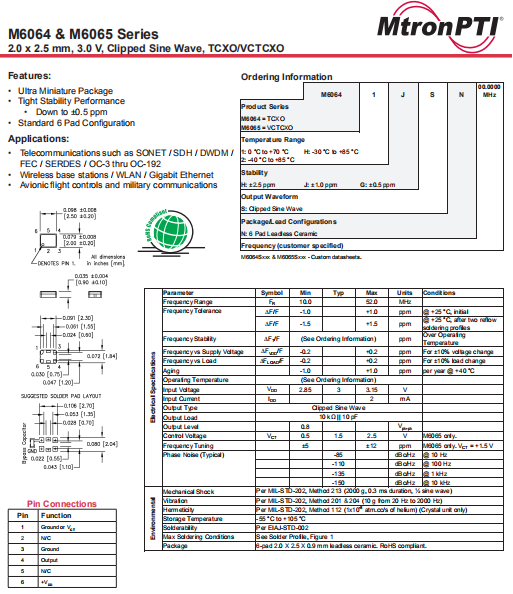

MtronPTI晶振	M6064晶振
輸出類型	Clipped Sine Wave
輸出負載	10pF
振蕩模式	基本/第三泛音
電源電壓	+2.85V~+3.15V
頻率范圍	10.00MHz~52.00MHz
頻率穩定度	±1.0ppm
工作溫度	0℃~+70℃ -30℃~+85℃ -40℃~+85℃
保存溫度	-55℃~+105℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

M6064 M6065 2520 TCXO VCTCXO

化學制劑/pH值環境

請勿在PH值范圍可能導致腐蝕或溶解高質量石英晶振或包裝材料的環境下使用或儲藏這些產品.機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害振蕩器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至SMD晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

熱影響

重復的溫度巨大變化可能會降低受損害的歐美晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

抗沖擊

貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.
